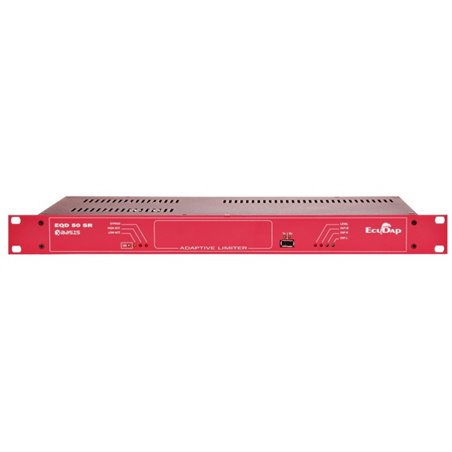

Limitador acústico Ecudap 50SR Basis

El ECUDAP EQD 50SR XBASIC es un limitador registrador de sonido con entradas y salidas analógicas, que realiza la limitación de forma espectral.

El EQD 50SR se puede configurar a través de su puerto USB mediante el Software EcuDap Toolbox el cual permite realizar los ajustes del nivel máximo de emisión del equipo en el local y del nivel máximo transmitido al local receptor, permitiendo el uso de aislamiento acústico en tercios de octava mediante el valor definido por la UNE –EN ISO 717-1:1997.

Como registrador de sonido el ECUDAP EQD 50SR permite el uso de un micrófono, con el que se puede medir tanto en dB(A) como en dB(C), con calidad de medida tipo II según la IEC 61672.

ECUDAP EQD 50SR XBASIC incluye todas las licencias:

1. Acceso ilimitado para ajustes
2. Tipo de limitaciñon
3. Programación de festivos
4. Acceso a perifericos.
5. Algoritmo de procesado.

Además sus convertidores AD/DA de 24 Bit permiten un margen dinámico mayor de 110 dB que junto con su alta capacidad de manejo de altos voltajes de entrada y salida, hacen del EQD 50SR un elemento que no interfiere en la calidad de equipo en que se monta.

Características ECUDAP EQD 50SR XBASIC:

• Ajuste del nivel de emisión en el local
• Ajuste del nivel transmitido al recinto protegido
• Posibilidad de definir el aislamiento con:
• Los valores de tercio de octava 63Hz-4000Hz
• El valor del aislamiento definido por la ISO-170
• Máxima Flexibilidad en la configuración de los períodos horarios, e incluso excepciones de funcionamiento.
• Conversores A/D y D/A de 24 bits.
• Nivel de entrada (+7 dBy).
• Puerto USB para setup.
• Puerto RS 485 para conexión display.
• Accesorio opcional con dispositivo para transmisión de datos.
• Entrada y salidas analógicas simétricas separadas por TRF.

Características técnicas ECUDAP EQD 50SR XBASIC:

• Entrada y salida de audio Analógicas simétricas balanceadas con entrada y salida XLR.
• Maximo nivel de entrada sin distorsión 7 dBu
• Respuesta de frecuencia 10-20 KHz
• Relacion señal/Ruido 105 dB
• Resolucion de los conversores AD y DA 24 Bits
• Margen dinámico 110 dB
• Display externo RS-485 conector DB-9
• Características Sonométricas:
• Micrófono de medida
• Márgenes de Medida: 50-110dB-A
• Márgen de frecuencias 100-8KHz
• Ponderaciones A
• Tipo de medida Tipo II según IEC 61672
• Display:
• Display externo-opcional.
• Alimentación a través del Puerto RS 485.
• Peso y dimensiones:
• 2 kgr.
• 420 x 220 x 44 mm. (1 unidad de rack 19)
• Alimentación: 160-220V 50-60 Hz
• Consumo máximo: 20W
• PROTECCION DE DATOS
• Sin alimentación externa, superior a 10 años
• Almacenamiento de datos:
• Datos almacenados en una memoria física, donde se mantiene almacenado independientemente de cortes de tensión en el equipo.
• Se almacenan datos de Sonógrafo y de Registrador. Períodos de más de un mes.
• Datos de Registrador:
• Registra 4000 parámetros sonográficos Leq 60"
• Datos de Sonógrafo:
• Hora y fecha de inicio/fin de sesión
• Eficiencia del conjunto “Amplificador-Altavoz-Micrófono”
• Períodos de funcionamiento del limitador en %
• Nivel máximo equivalente a un minuto, fecha y hora a la que se produce.
• Nivel medio y máximo.
• Visualización de datos:
• Software Gestion SDR
• Herramienta Web.
• SIAC
• Seguridad:
• Protección mediante llaves electrónicas:
• Clave de acceso al programa de configuración.
• Clave de acceso al Equipo.
• Huella única asociada a cada programa de instalación.
